SD643H气动法兰式伸缩蝶阀

一、产品[SD643H气动法兰式伸缩蝶阀]的详细资料：

产品型号：SD643H

产品名称：气动法兰式伸缩蝶阀

产品特点：气动传动法兰式伸缩蝶阀,传动伸缩蝶阀,气动传动伸缩蝶阀

SD643H气动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
二、设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999

三、主要技术参数
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质空气、水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。
四、主要零件的材质
零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈橡胶、聚四氟、聚内脂、不锈钢
阀杆 2Cr13、不锈钢、铬钼钢
伸缩管铸铁、铸钢、不锈钢、铬钼钢
填料柔性石墨

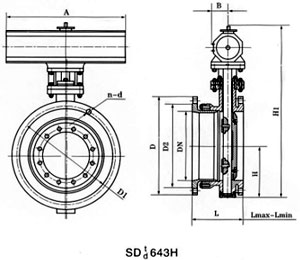

五、凯斯特牌气动法兰式伸缩蝶阀SD643H/F/X-6/10/16系列连接尺寸：

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径		H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	400	164	138	151	245	72	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	93	400	190	154	172	245	72	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	100	410	195	163	177	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	110	430	227	184	206	355	92	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	125	465	254	201	215	355	92	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	143	615	240	195	225	355	92	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	170	685	265	215	245	250	170	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	198	740	295	235	265	250	170	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	223	800	308	254	282	450	220	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	253	860	325	271	300	450	220	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	283	945	345	283	314	450	280	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	308	1000	370	314	340	650	280	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	335	1060	377	316	346	650	280	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	390	1170	446	388	417	850	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	448	1325	445	395	425	850	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	508	1445	479	425	455	1250	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	558	1555	515	455	485	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	615	1675	525	465	495	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	735	1925	574	512	542	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48

订货须知：
一、①气动法兰式伸缩蝶阀产品名称与型号②气动法兰式伸缩蝶阀口径③气动法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的气动法兰式伸缩蝶阀型号，请按气动法兰式伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
